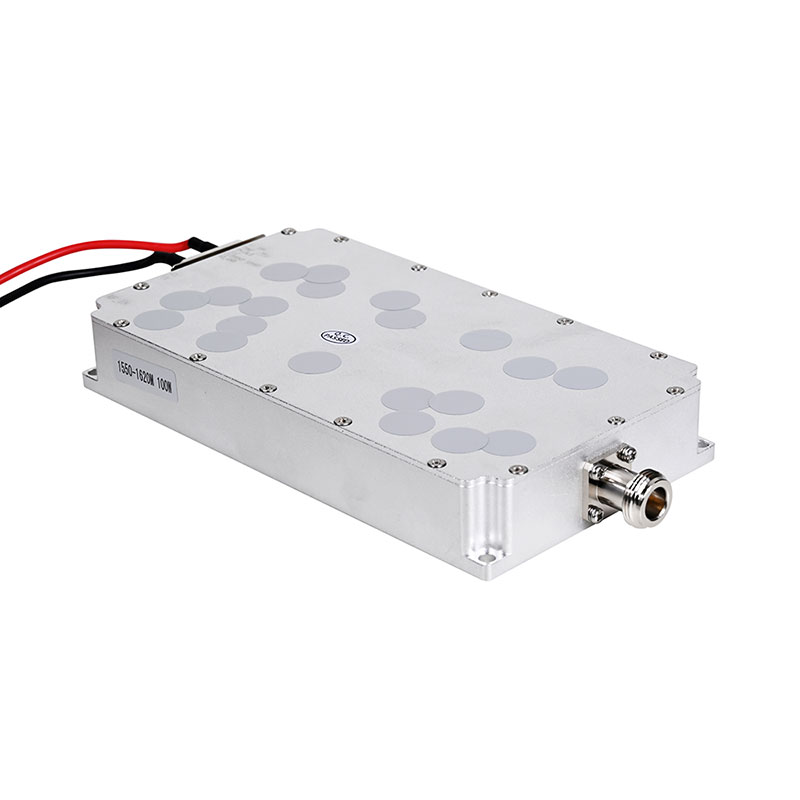

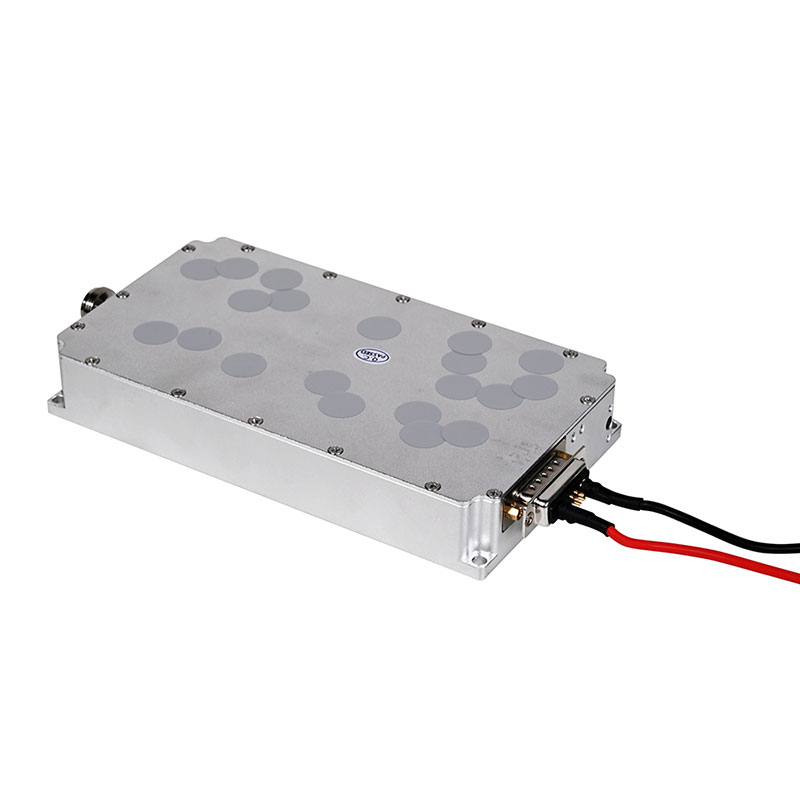

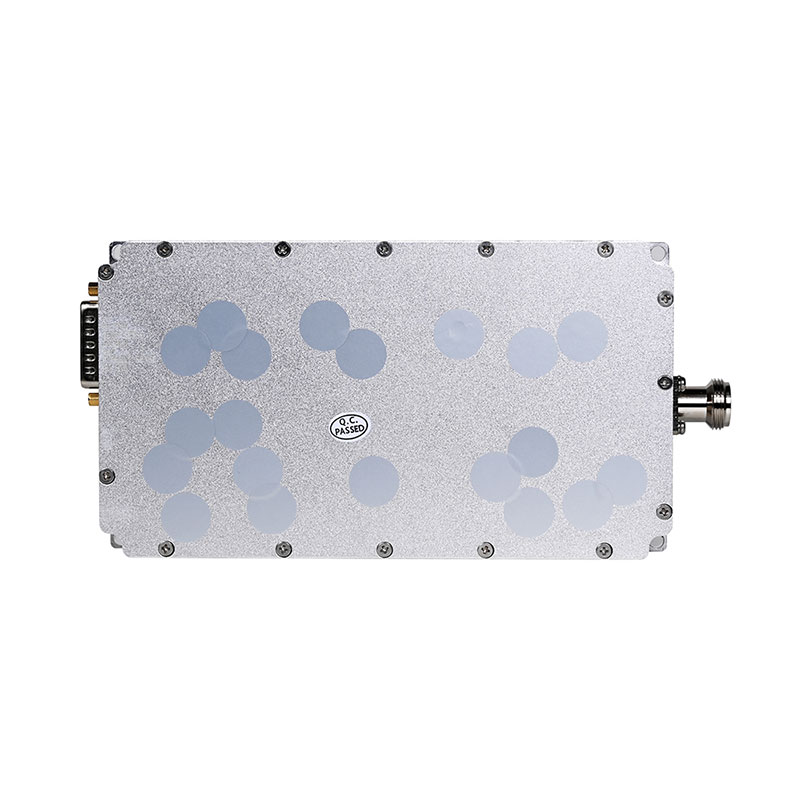

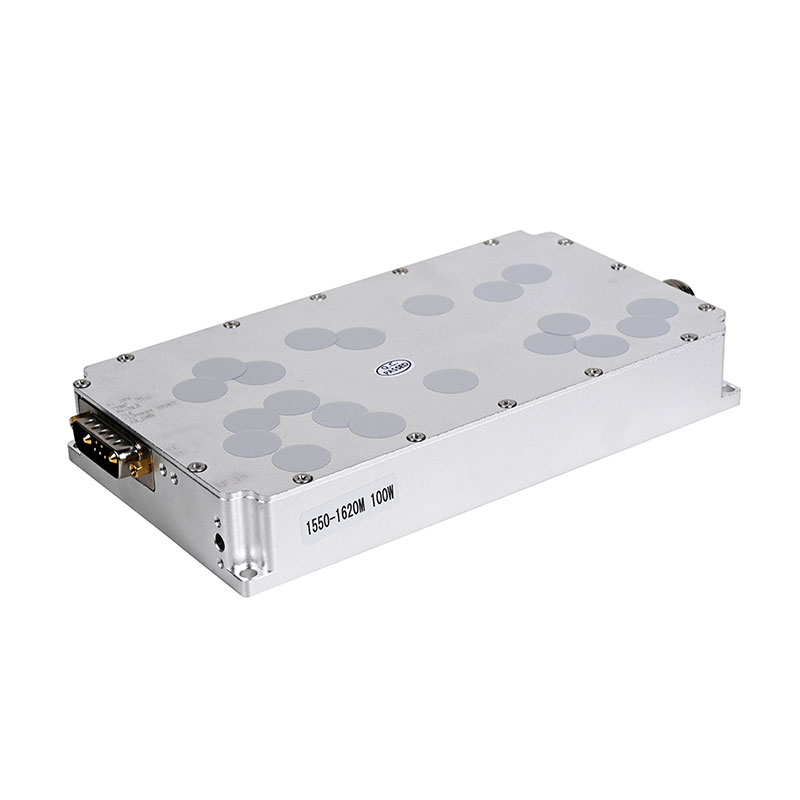

ماژول RF 100W 1550-1620MHz FZX یک ابزار پیشرفته است که بهویژه برای مختل کردن فرکانسهای اولیه استفاده شده توسط پهپادها از جمله GPS و WiFi طراحی شده است. فناوری پیشرفته آن، آن را به بخش مهمی از سیستمهای ضد پهپاد ما تبدیل میکند و دفاعی قوی در برابر نگرانیهای امنیتی مرتبط با هواپیماهای بدون سرنشین ارائه میکند و ایمنی و امنیت حریم هوایی حیاتی را تضمین میکند.
با رشد تصاعدی در استفاده از پهپاد و ظهور خطرات ایمنی ناشی از عملیات کنترل نشده پهپاد، ماژول جی پی اس پهپاد پهپاد 100W 1550-1620MHz به عنوان یک جزء حیاتی در حفاظت از یکپارچگی فضای هوایی برجسته می شود. این ماژول با ایجاد اختلال در فرکانسهای GPS و WiFi که برای عملکرد هواپیماهای بدون سرنشین ضروری است، نقشی کلیدی در مقابله با فعالیتهای غیرمجاز پهپاد ایفا میکند. عملکرد قابل اعتماد و پایداری آن با پشتیبانی فنی و خدمات پس از فروش جامع که فرآیند یکپارچه سازی روان و عملکرد بهینه پارازیت پهپاد را برای حفاظت از فضای هوایی پیشرفته تضمین می کند، مورد تحسین کاربران قرار گرفته است.
پروژه | فهرست مطالب | واحد | تذکر دهید | ||
محدوده فرکانس | 1550-1620 | مگاهرتز | مشتریان می توانند فرکانس را سفارشی کنند | ||
ولتاژ بهره برداری | 28 | V | 28-32 ولت | ||
حداکثر توان خروجی | 50±0.5 | dBm | 100W@≤7A | ||
کسب کردن | 1±45 | دسی بل | قله به اوج | ||
نوسانات درون باند | ≤2 | دسی بل | قله به اوج | ||
انتشارات کاذب | در محدوده کار | ≤-15dBm/1MHz | dBm | فرکانس مرکزی به اضافه سیگنال CW تا حداکثر اندازه گیری زمان توان خروجی |
|
خارج از منطقه کار | 9 کیلوهرتز الی 1 گیگاهرتز | بالاتر از درهم و برهمی کف سر و صدای معمولی نیست | dBm | ||
1 گیگا بایت 12.75 گیگاهرتز | dBm | ||||
نسبت موج ایستاده ولتاژ خروجی | ≤1.30 | بدون برق، خروجی شبکه استاندارد -10dBm | |||
≤1.30 | پاور، تست کوپلر دو جهته | ||||
تست دمای بالا و پایین | دمای کاری | -10+55 | ℃ | دمای پایین می تواند شروع شود | |
ثبات به دست آورید | ± 1.5 @-40℃~+55℃ | دسی بل | |||
پایداری قدرت | ± 1 @-40℃~+55℃ | دسی بل | |||
نیازهای منبع تغذیه | ≥8A@+28Vdc; | خروجی موج پیوسته 100 وات | |||

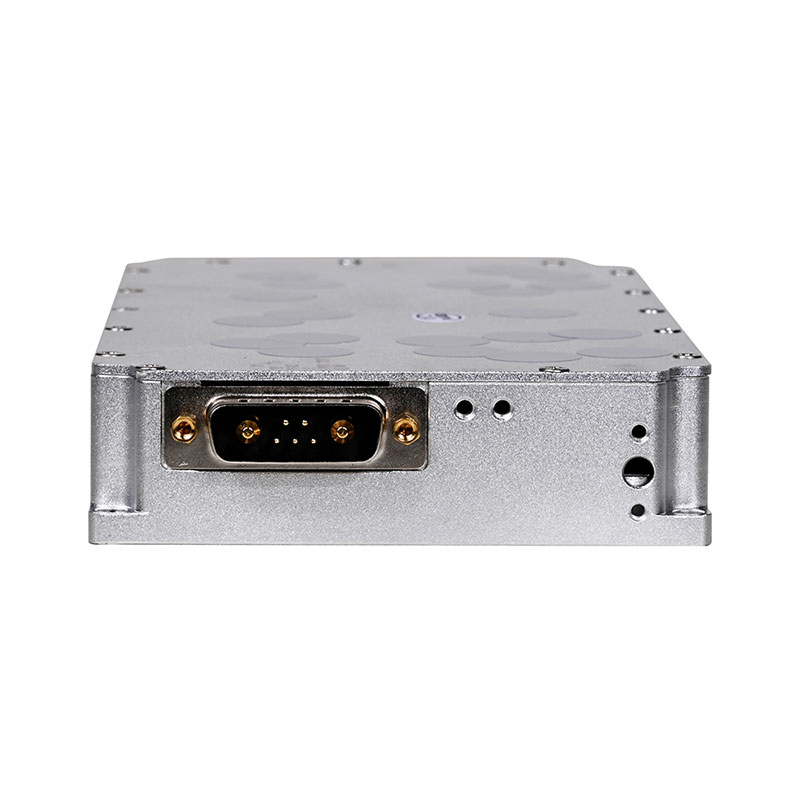

رابط منبع تغذیه | سیم برق قرمز مثبت مشکی منفی | قرمز مثبت سیاه منفی | |||
کانکتور خروجی RF | SMA | صندلی زن پیچ خارجی SMA | |||
جریان الکتریسیته | ≤7 | A | |||
اندازه | 90*170*27 | میلی متر | |||
وزن | 0.8 | کیلوگرم |
I. ویژگی ها
محدوده فرکانس:
این ماژول RF در محدوده فرکانس 1550-1620 مگاهرتز کار می کند و باندهای رایج برای ارتباطات و ناوبری هواپیماهای بدون سرنشین را پوشش می دهد.
توان خروجی:
این ماژول دارای توان خروجی بالای 100 وات است که امکان انتقال سیگنال و تداخل قوی را فراهم می کند.

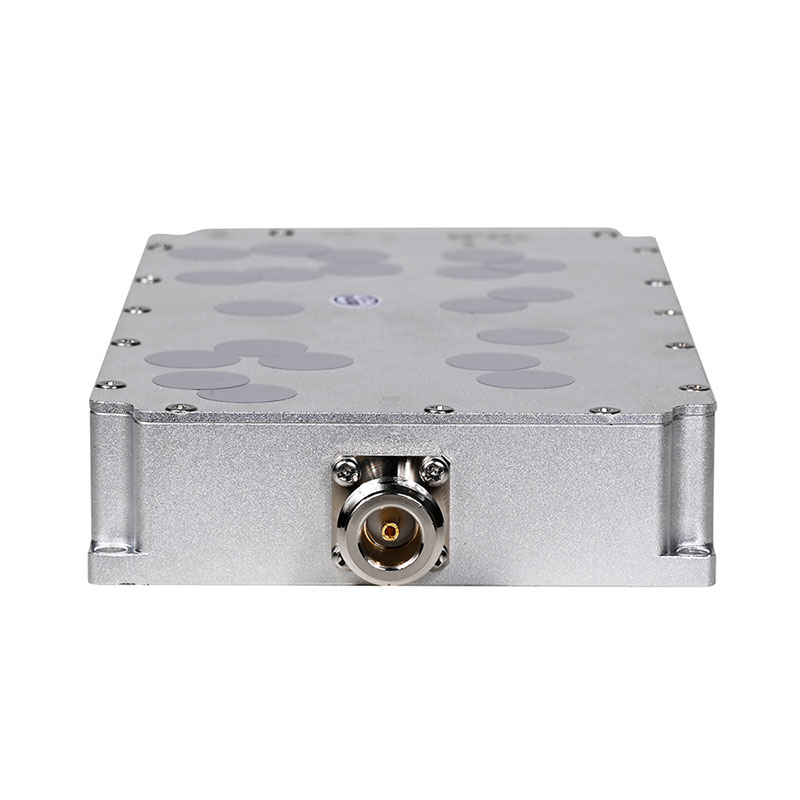

پورت خروجی RF:
دارای یک پورت SMA Female، یک نوع اتصال رایج در ماژول های RF، که انتقال سیگنال پایدار را تضمین می کند.
ولتاژ بهره برداری:
پشتیبانی از محدوده ولتاژ کاری گسترده از 12V-30V، که نشان دهنده توانایی ماژول برای عملکرد پایدار در محیط های ولتاژ مختلف است.
ابعاد و وزن:
اگرچه ابعاد خاصی در مرجع ذکر نشده است، اما با توجه به ویژگی های توان و فرکانس آن، احتمالا ماژول با اندازه و وزن مناسب طراحی شده است.
گواهینامه ها و استانداردها:
احتمالاً مطابق با گواهینامه های زیست محیطی مانند RoHS است که نشان دهنده تمرکز ماژول بر حفاظت از محیط زیست و پایداری در طول طراحی و تولید است.
II. برنامه های کاربردی
سیستمهای مقابله با پهپاد:
ماژول RF 100W 1550-1620MHz میتواند سیگنالهای فرکانس رادیویی را منتشر کند که با باندهای ارتباطی پهپادها مطابقت دارد و با سیستمهای ارتباطی و ناوبری آنها تداخل ایجاد کند و به طور بالقوه باعث از دست دادن کنترل یا اختلال در پرواز عادی شود.
تداخل ارتباطی بی سیم:
فراتر از اقدامات متقابل هواپیماهای بدون سرنشین، این ماژول می تواند در دیگر سناریوهای تداخل ارتباطی بی سیم، مانند جنگ الکترونیک و ارتباطات ایمن، مورد استفاده قرار گیرد.
تست و تایید:
در طول تست و تأیید دستگاه ها یا سیستم های ارتباط بی سیم، این ماژول می تواند برای شبیه سازی سیگنال های تداخل، ارزیابی عملکرد ضد تداخل دستگاه استفاده شود.
تحقیق و آموزش:
برای محققان و مربیان فناوری ارتباطات بی سیم و فرکانس رادیویی، این ماژول به عنوان یک ابزار آزمایشی با ارزش برای آزمایشات تحقیق و آموزش عمل می کند.
